IBM presentó el primer chip del mundo construido a escala de átomos individuales. Promete el doble de transistores, 70% más de eficiencia energética y al menos una década más de avances en semiconductores, justo cuando la IA más los necesita.

Para entender por qué esto importa, primero hay que entender el problema que IBM acaba de resolver. Los chips que procesan la inteligencia artificial, los servidores en la nube y los smartphones modernos están hechos de transistores: interruptores microscópicos que encienden y apagan miles de millones de veces por segundo. Durante décadas, la industria avanzó haciendo esos transistores cada vez más pequeños: más pequeños significa más cantidad en el mismo espacio, y más cantidad significa más potencia de procesamiento con menos consumo de energía.



El problema es que ese proceso de miniaturización tiene un límite físico. Los transistores ya son tan pequeños que seguir reduciéndolos con las técnicas actuales se estaba volviendo imposible. La industria estaba llegando al borde. IBM acaba de mostrar que ese borde todavía tiene recorrido.

El chip más pequeño de la historia

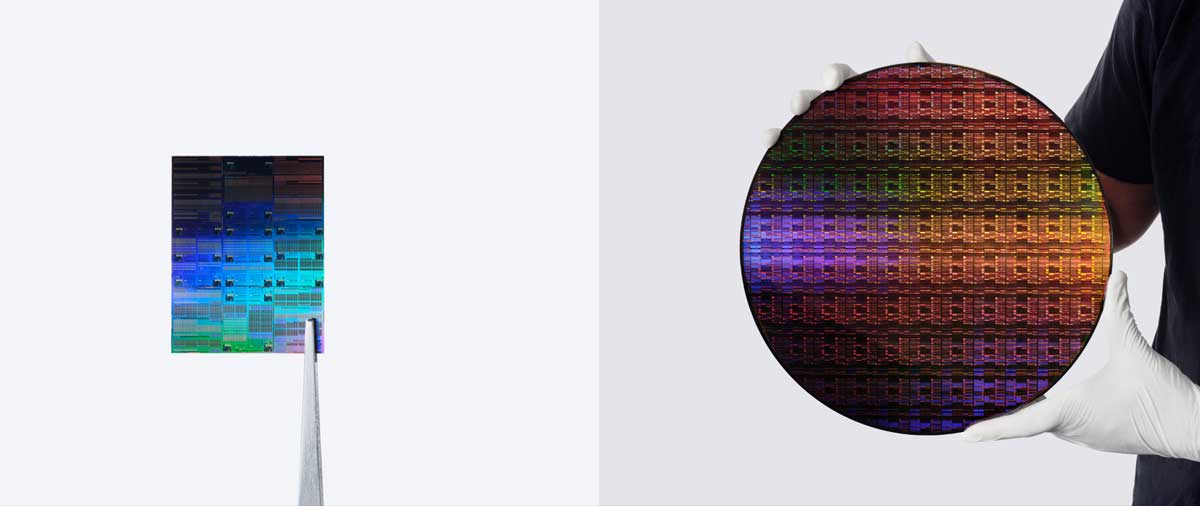

El 25 de junio, IBM Research anunció el desarrollo del primer chip del mundo con tecnología sub-1 nanómetro —específicamente, a 0,7 nanómetros, también expresado como 7 angstroms. Para dimensionarlo: un nanómetro es la millonésima parte de un milímetro. Un cabello humano mide unas 80.000 veces más. Los chips más avanzados que se fabrican comercialmente hoy están en el rango de 2 a 3 nanómetros. IBM acaba de cruzar la barrera del nanómetro y entrar en la era de los angstroms — donde las dimensiones se miden a escala de átomos individuales.

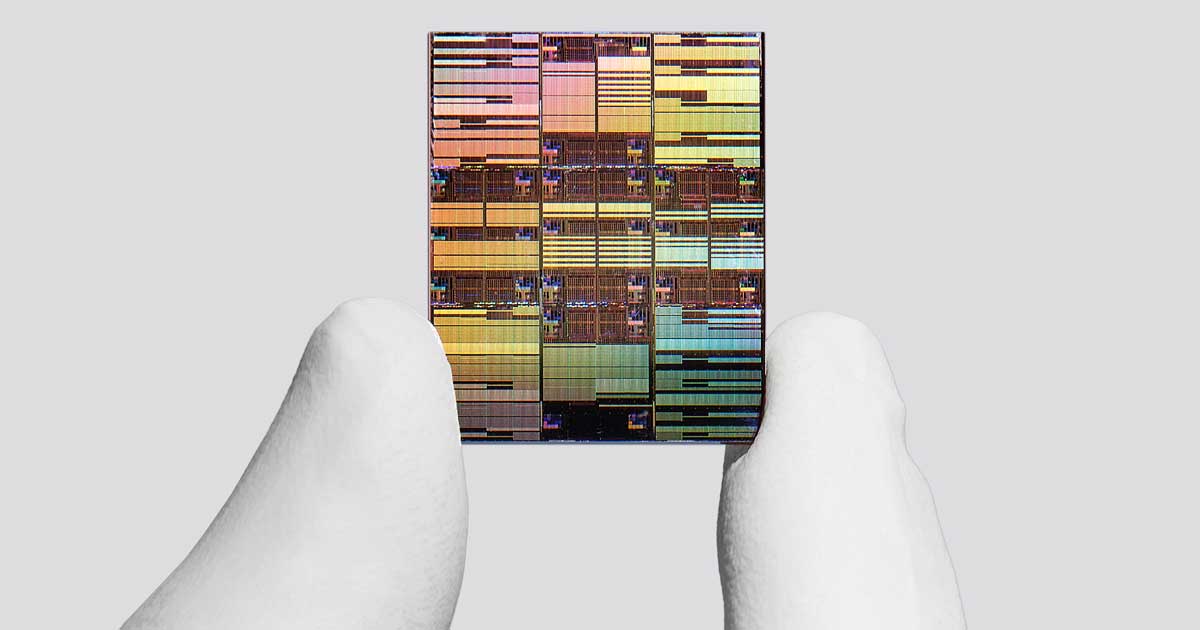

El nuevo chip empaca casi 100 mil millones de transistores en un espacio del tamaño de una uña humana — prácticamente el doble de la densidad del chip de 2 nm que la misma compañía presentó en 2021.

La solución: una arquitectura que apila en 3D

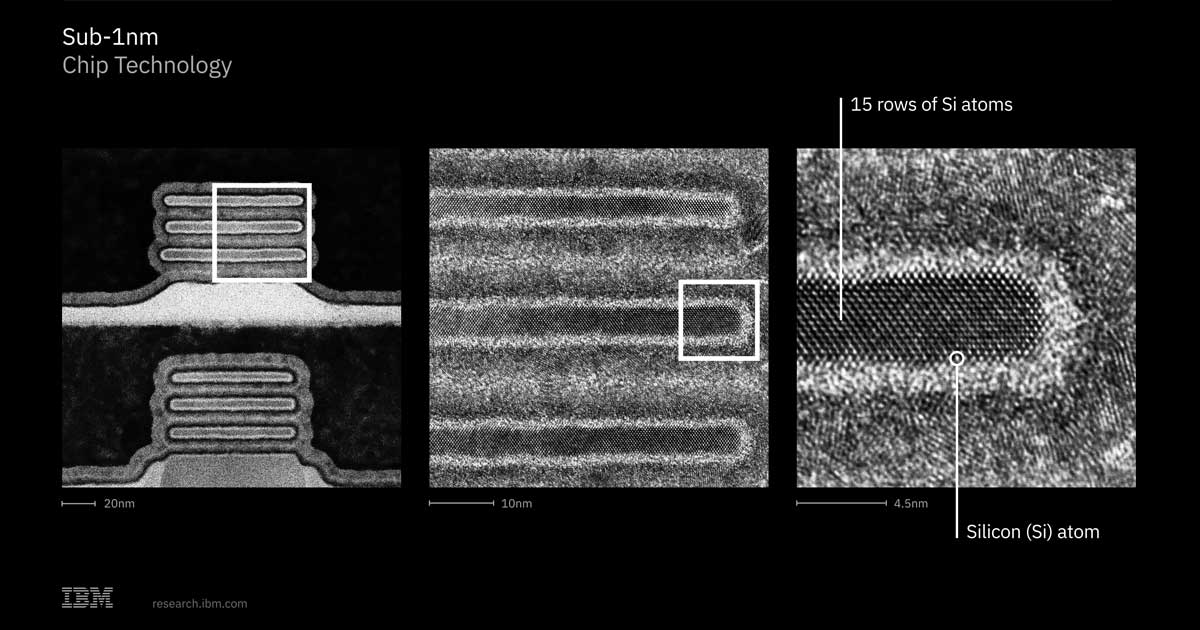

El avance no fue simplemente encoger los transistores existentes — eso ya no era técnicamente viable. IBM desarrolló una arquitectura completamente nueva llamada "nanostack", que resuelve el problema de una manera diferente: en lugar de seguir achicando los transistores en dos dimensiones, los apila verticalmente en tres dimensiones, de forma escalonada.

Es un poco como pasar de construir casas de una planta a construir edificios: el terreno es el mismo, pero la cantidad de espacio útil se multiplica. Y además, la arquitectura nanostack permite usar diferentes materiales en cada capa, optimizando el rendimiento y la eficiencia de cada transistor de forma independiente.

El resultado en números: hasta un 50% más de rendimiento o hasta un 70% más de eficiencia energética respecto a los chips de 2 nm actuales.

¿Por qué importa para la IA?

La inteligencia artificial es extremadamente hambrienta de procesamiento. Entrenar y correr modelos de IA generativa como los que están detrás de ChatGPT o Gemini requiere enormes cantidades de chips trabajando en paralelo, consumiendo cantidades masivas de energía. Uno de los mayores cuellos de botella del ecosistema tecnológico global hoy es precisamente la capacidad de fabricar suficientes chips suficientemente potentes y eficientes para satisfacer esa demanda.

Un chip que hace lo mismo consumiendo 70% menos energía no es solo un logro de ingeniería — es una respuesta directa a ese cuello de botella. Centros de datos más eficientes, menor costo de infraestructura, mayor acceso a capacidad computacional para empresas de todos los tamaños.

¿Cuándo llega al mercado?

IBM aclara que este desarrollo es investigación de vanguardia, no un producto comercial disponible hoy. La compañía estima que la producción a escala podría comenzar en los próximos cinco años. El trabajo se realiza en Albany, Nueva York, con socios como Lam Research, Tokyo Electron y SCREEN Semiconductor Solutions, usando la tecnología de litografía más precisa del mundo, desarrollada por ASML.

Jay Gambetta, Director de IBM Research, lo resumió así: no se trata solo de hacer transistores más pequeños, sino de reinventar cómo se construyen los chips. IBM proyecta que la arquitectura nanostack puede sostener al menos una década más de avances en la industria de semiconductores — justo cuando la IA más los necesita.
